#61 kdl

kdl

    artful dodger

  • Членове на клуба
  • 8109 Мнения:
  • Пол:Мъж
  • Град:София
  • Автомобил:
    Turbo Quattro
ГАРАЖ Виж ГАРАЖА

Публикувано 15 юли 2016 - 09:43

eBay, алуминиеви са, бяха скъпички.

и... той HIFI е мега мастъра :)


  • 0



#62 NaniG

NaniG

    Прохождащ

  • Потребители на форума
  • 27 Мнения:
  • Пол:Жена
  • Град:Банкя

Публикувано 24 януари 2017 - 20:28

Здравейте,



малко е старичка темата, но пък е много полезна. И на нашата S210 има проблем с лентовия кабел. Баща ми ходи при негов познат, който е електротехник, но не се нае да го смени лентовия кабел. Евентуално може ли контакти на колегата HIFI, ако има възможност той да съдейства.



Благодаря предварително :)


  • 0

#63 aladin

aladin

    Чирак

  • Потребители на форума
  • 110 Мнения:
  • Пол:Мъж
  • Град:София
  • Автомобил:
    Mercedes CLK200 Kompressor 192ps Avantgarde
ГАРАЖ Виж ГАРАЖА

Публикувано 25 август 2017 - 16:10

Между другото - някой може ли да каже как се изважда самото табло на W208,  че не намирам клипче ?



edit : Намерих, то на всички мерцедеси било еднакво






Този пост е редактиран от aladin: 25 август 2017 - 17:58

  • 0



#64 aladin

aladin

    Чирак

  • Потребители на форума
  • 110 Мнения:
  • Пол:Мъж
  • Град:София
  • Автомобил:
    Mercedes CLK200 Kompressor 192ps Avantgarde
ГАРАЖ Виж ГАРАЖА

Публикувано 26 август 2017 - 21:31

Така, дойдоха ми нови кабелчета, но нищо не направих.



Нещо пропускам явно. Не разбрах как лентовия кабел се закача към дисплея. Към платката си има писти, които е лесно да ги нацелиш. Но дисплея има ли значение как се поставя лентовият кабел на него ? Има ли някакви писти  на дисплея, които не вижда или просто се лепи ?

Гумата, която подпира кабела към дислпея  електропроводима ли е  и има ли някаква роля освен да притиска кабела към дисплея ?

В този ред на мисли - не разбирам и как при метода, посочен в първият пост  кабелите контактуват с дисплея ?


  • 0



#65 aladin

aladin

    Чирак

  • Потребители на форума
  • 110 Мнения:
  • Пол:Мъж
  • Град:София
  • Автомобил:
    Mercedes CLK200 Kompressor 192ps Avantgarde
ГАРАЖ Виж ГАРАЖА

Публикувано 29 август 2017 - 22:30

Така. Понеже нещо се закучиха нещата с тези дисплеи, а не мога да намеря човек за ремонта им и също не мога да намеря електропроводима гума , защото всички нови игри, калкулатори и сие са с лепени лентови кабели, да напиша какво намерих по нета.



За метода , описан в началото на темата е необходимо :



- Електропроводима гума / Elastomeric connector / Conductive Rubber Strip



https://en.wikipedia...meric_connector



в Ebay са около 15$ 10броя, като има различни размери.



http://www.ebay.com/...s-/172657664552



За кабелчетата може да ползвате IDE кабел - става като с  лентов кабел и ще е по-удобно за работа.





За стандартният начин, чрез лепене на лентови кабели :



- в алиекспрес  3 лентови кабелчета, поялник с Т-образна човка и гума, която предполагам, че е за по-добро залепване на кабелчета към дисплея и платката , но не съм сигурен, защото мисля , че е тефлонова  са 13 лева.



3pcs/Set For MB W210 W202 W208 Cluster Ribbon Cable For Benz Dead Pixel LCD Repair+ 1pc T-Tip Soldering Iron



https://www.aliexpre...9999.264.3tUDWd


Този пост е редактиран от aladin: 30 август 2017 - 07:49

  • 0



#66 dando

dando

    Прохождащ

  • Потребители на форума
  • 25 Мнения:
  • Пол:Мъж
  • Град:София
  • Автомобил:
    CLK 200 Kompressor
ГАРАЖ Виж ГАРАЖА

Публикувано 05 ноември 2017 - 11:34

Здравейте колеги,

Малко да посъживя темата...тази неделя и аз реших да запретна ръкави и да реша проблема с липсващите пиксели. Бях гледал няколко клипчета в интернет как става и най-после се наканих да се пробвам. Горе долу стъпка по стъпка съм следвал инструкциите от това видео: https://www.youtube....h?v=LoAMLCBmKXY  (видях, че е публикувано и по-горе). Единствената разлика е, че самото разглобяване на пластмасите вътре в „клъстъра“ е доста по-трудничко от колкото е показано на клипчето. Цаката е повече търпение и по-малко сила :). Подготовката включваше комплект кабели, термоустойчиво полиамидно тиксо (Kapton tape), отверка, пинцети, макетно ножче, лакочистител и клечки за уши...както и около 2 часа свободно време. В процеса на работа направих и няколко снимки, които прилагам за ентусиастите, решили да се пробват. Аз лично съм доволен от резултата и се надявам да е траен :).

Прикачен файл  1.jpg   56,58K   14 Брой свалянияПрикачен файл  2.jpg   80,99K   13 Брой свалянияПрикачен файл  3.jpg   125,41K   13 Брой свалянияПрикачен файл  4.jpg   111,6K   14 Брой свалянияПрикачен файл  5.jpg   130,51K   14 Брой свалянияПрикачен файл  6.jpg   107,45K   13 Брой свалянияПрикачен файл  7.jpg   54,31K   13 Брой свалянияПрикачен файл  8.jpg   117,58K   14 Брой свалянияПрикачен файл  9.jpg   90,24K   15 Брой сваляния


  • 2

#67 60WATA

60WATA

    Прохождащ

  • Нови потребители
  • 11 Мнения:
  • Пол:Мъж
  • Град:Пловдив
  • Автомобил:
    W201 190D 85г W202 C200D 94г

Публикувано 31 декември 2017 - 10:55

Здравейте. Колега това тиксо от къде може да се намери?


  • 0

#68 60WATA

60WATA

    Прохождащ

  • Нови потребители
  • 11 Мнения:
  • Пол:Мъж
  • Град:Пловдив
  • Автомобил:
    W201 190D 85г W202 C200D 94г

Публикувано 31 декември 2017 - 10:57

На мен също ми предстои такъв ремонт


  • 0

#69 dando

dando

    Прохождащ

  • Потребители на форума
  • 25 Мнения:
  • Пол:Мъж
  • Град:София
  • Автомобил:
    CLK 200 Kompressor
ГАРАЖ Виж ГАРАЖА

Публикувано 01 февруари 2018 - 15:13

Здравейте,



Тиксото го поръчах от обява в OLX - "Високотемпературна полиамидна лента" за 10 лв.

Не знам дали имам право да слагам линк, не го правя с цел реклама, но...ето го:

https://www.olx.bg/a...0m-ID6t7AI.html


  • 0

#70 aladin

aladin

    Чирак

  • Потребители на форума
  • 110 Мнения:
  • Пол:Мъж
  • Град:София
  • Автомобил:
    Mercedes CLK200 Kompressor 192ps Avantgarde
ГАРАЖ Виж ГАРАЖА

Публикувано 30 юли 2018 - 15:43

С тиксото има шанс да се разлеби след време. Трябва си лепене с поялник. Който има нужда от помощ може да пише.


  • 0



#71 Esper

Esper

    Майстор

  • Потребители на форума
  • 1508 Мнения:
  • Пол:Мъж
  • Град:Pernik
  • Автомобил:
    CLK 320 W208

Публикувано 30 юли 2018 - 20:35

Тиксото го има на много места, ето го и в Комет:

https://store.comet....e/Product/9082/

Иначе без да имам голям професионален опит с ремонт на табла си мисля, че метода с фиксирането на лентовият кабел с това тиксо е напълно достатъчен и няма нужда от нищо повече.
Аз взех произволен китайски кабели за двата дисплея, лепнах ги с такова тиксо и сега работят като слънце.
Много по-вероятно е ръждата да изяде ламарината отколкото 2 път да се налага да ремонтирам таблото отново ;

Sent from my SGP511 using Tapatalk
  • 0

#72 vonko1988

vonko1988

    Член на МБКБ

  • Членове на клуба
  • 1698 Мнения:
  • Пол:Мъж
  • Град:Sofia
  • Автомобил:
    който носи кеф :)

Публикувано 31 юли 2018 - 14:14

Нали не мислите сериозно да го ремонтирате с тиксо :)


  • 0

#73 Esper

Esper

    Майстор

  • Потребители на форума
  • 1508 Мнения:
  • Пол:Мъж
  • Град:Pernik
  • Автомобил:
    CLK 320 W208

Публикувано 31 юли 2018 - 15:04

Само с тиксо не но с тази (подобна, де) полиамидна лента преди няколко месеца вече го направих :)

По-нагоре някъде имаше клипче за тази "технология", аз не съм снимал процеса.

Какво те притеснява в нея?



Лентата всъщност само фиксира лентовият кабел към платката и съответно дисплея.

След това онези гумени лентички осигуряват притискането и контактна повърхност като се сглоби всичко.

Всъщност оригинално от VDO са ползвали някакво лепило за да фиксират лентовите кабели.



Аз дори купих 2 нови дисплея, на които кабела е фиксиран към LCD-то твърдо с някакъв полимер.

Така, както е на централният дисплей оригинално.

Реших обаче да не ги ползвам и да си оставя старите.



Не очаквам никакви изненади, честно.

Както писах по-горе, вероятно ръждата ще изпревари необходимостта от последваш ремонт :happy

За сега е "слънце", всичко свети като ново.

А беше грозна картинка... Особено левият.

Ако пък се окаже, че греша - ще се поправя.

Имам табло - донор, имам 2 нови, вярно китайски дисплеи а цялата тази процедура не е някаква ракетна нАука ;)


  • 0

#74 maiamibee

maiamibee

    Прохождащ

  • Потребители на форума
  • 16 Мнения:
  • Пол:Жена
  • Град:Sofia
  • Автомобил:
    CLK200 Kompressor 192hp

Публикувано 07 септември 2018 - 19:40

 Йеееееййй, хайде и аз в отбора със светещите дисплеи на температурата и часовника. След 13356526516565 сваляния и качвания на таблото, един мехур от поялника, 2 дни борба и при мен светнаха.

Голямо щастие  :welldone  :yahoo  :yahoo

огромни благодарности, на всички, които са писали в темата. Честно, никога не бих се справила без точните, описания и картинки и всичко.

Ето и крайния резултат. Красавицата прогледна  :harabe



  • 0

#75 Esper

Esper

    Майстор

  • Потребители на форума
  • 1508 Мнения:
  • Пол:Мъж
  • Град:Pernik
  • Автомобил:
    CLK 320 W208

Публикувано 07 септември 2018 - 20:23

Да, адмирации за темата.

Аз обаче четях малко селективно.

На мен ми коства само 3 сваляния за задоволително нулиране на стрелките.

Въпреки доста по-консервативният подход само със смяна на кабели и нез промяна на конструкцията резултатът е доста задоволителен.

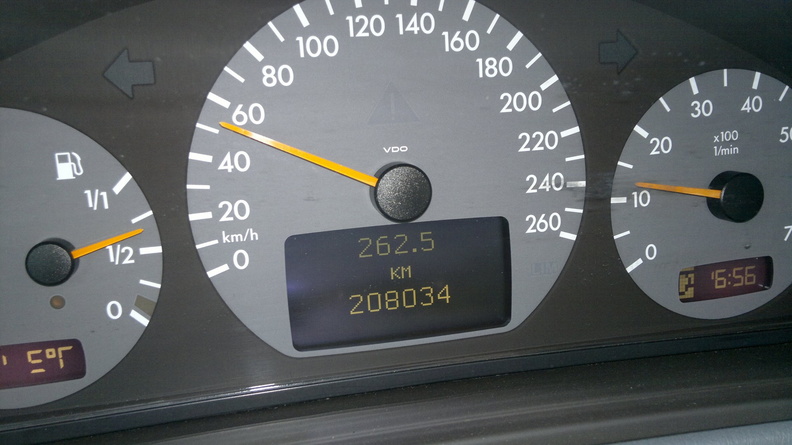

Преди:


След:




:yeah


  • 0
